導電滑環的工作原理機應用領域
日期：2019-01-28
點擊：6281
屬于：滑環結構原理
隨著我國現代化工業化水平不斷的提高，導電滑環已廣泛應用于各個領域。什么是導電滑環？導電滑環的工作原理是怎樣的呢？
隨著我國現代化工業化水平不斷的提高，導電滑環已廣泛應用于各個領域。什么是導電滑環？導電滑環的工作原理是怎樣的呢？

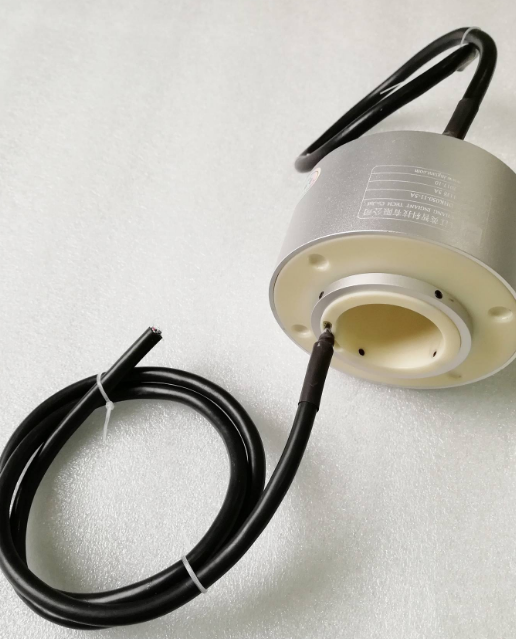

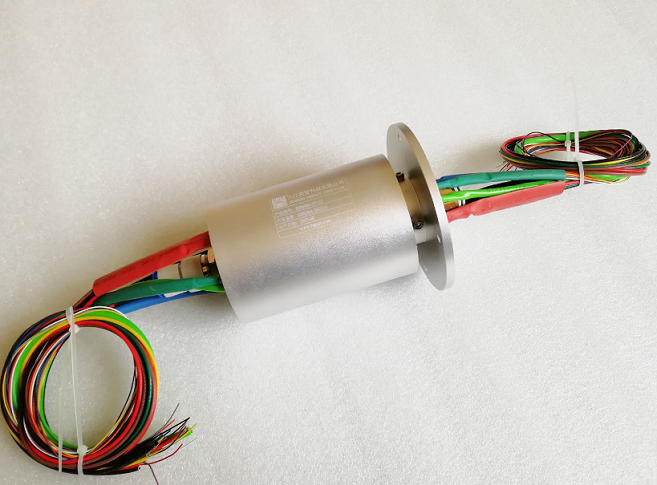

導電滑環也叫集電環、電氣旋轉接頭、滑環、集流環、回流環、線圈、換向器、轉接器；屬于電接觸滑動連接應用范疇，實現兩個相對轉動機構的圖像、數據信號及動力傳遞的精密輸電裝置。
導電滑環是利用導電環的滑動接觸、靜電耦合或電磁耦合，在固定座架轉動部件與滾動或滑動部件之間傳遞電信號和電能傳遞的精密輸電裝置。廣泛應用于要求提供無限制、連續或斷續旋轉的設備上，提供多通路的旋轉動力、數據的機電系統。
其大大簡化系統結構，避免導線在旋轉過程中造成扭傷。首先導電滑環在結構設計上要保證接觸可靠，保證所有的線路連續接通。導電滑環組件是由滑環體、電刷組件、固定支架、深溝球軸承等幾大重要部件構成,其每個部件的設計和制造工藝都會影響到滑環的使用壽命。
其滑環芯軸導電環材料通常是采用紫銅、黃銅等材料，在導電環表面上還需鍍多層貴金屬物質，起到減少阻抗使金屬體在瞬間能迅速導通延長滑環耐磨壽命和降低電器噪音等優點，為保證電刷與導電滑環的導電環充分接觸，導電環又被設計成“U”形環。另外其內部的電刷組件采用的是貴金屬合金絲加工成型.電刷材料有：鈹銅、銀鎳合金、金鎳合金、銀石墨和銅石墨合成的電刷，電刷絲是靠彈性壓力與“U”形環槽的滑動接觸，以此來傳遞信號及電流的導通，因此，要求電刷所用材料的導電性能要非常好，彈性壓力對滑環的壓強要適當，減小滑環的偏心和晃動偏差、耐磨性好、摩擦力矩小、便于維護。還要考慮屏蔽、阻抗匹配、噪聲電壓等。
導電滑環的應用領域
1.研制和提供能量轉換機械，包括將熱能、化學能、原子能、電能、流體壓力能和天然機械能轉換為適合于應用的機械能的各種動力機械，以及將機械能轉換為所需要的其他能量的能量變換機械。
2.研制和提供用以生產各種產品的機械，包括農、林、牧、漁業機械和礦山機械以及各種重工業機械和輕工業機械等。
3.研制和提供從事各種服務的機械，如物料搬運機械，交通運輸機械，醫療機械，辦公機械，通風、采暖和空調設備以及除塵、凈化、消聲等環境保護設備等。
4.研制和提供家庭和個人生活用的機械，如洗衣機、電冰箱、鐘表、照相機、運動器械和娛樂器械等。
5.研制和提供各種機械武器。 海事專用導電滑環、滑環箱、中心集電器 船舶專用滑環，具有防鹽霧，防酸性，防腐蝕等高防護等級，幫客戶解決了惡劣使用環境下傳輸各種信號的同時防護等級的問題。海事專用滑環能同時傳輸模擬信號、數字信號、觸控信號、通話信號、電話線信號等各種信號，同時也能傳輸大電流（電流可達500A）。
