定制滑環需要提供哪些技術參數

日期：2020-12-28 點擊：5748 屬于：滑環結構原理

導電滑環為自動化控制系統中極為重要的部件，它為系統提供動力、信息傳輸的通道，因此定制滑環的電氣性能參數就變得尤其重要。它的性能直接關乎整個系統運行的穩定性，下面就定制滑環主要電氣性能做一些簡單的介紹，防止選錯參數而造成安全事故！
一、額定電壓和電流
額定電壓又稱工作電壓，它主要取決于連機器所使用的絕緣材料，接觸對之間的間距大小。某些元件或裝置在低于其額定電壓時，可能不能完成其應有的功能。連接器的額定電壓事實上應理解為生產廠推薦的最高工作電壓。原則上說，連接器在低于額定電壓下都能正常工作。根據連接器的耐壓（抗電強度）指標，按照使用環境，安全等級要求來合理選用額定電壓。也就是說，相同的耐壓指標，根據不同的使用環境和安全要求，可使用到不同的最高工作電壓。這也比較符合客觀使用情況。額定電流又稱工作電流。同額定電壓一樣，在低于額定電流情況下，連接器一般都能正常工作。在連接器的設計過程中，是通過對連接器的熱設計來滿足額定電流要求的，因為在接觸對有電流流過時，由于存在導體電阻和接觸電阻，接觸對將會發熱。當其發熱超過一定極限時，將破壞連接器的絕緣和形成接觸對表面鍍層的軟化，造成故障。因此，要限制額定電流，事實上要限制連接器內部的溫升不超過設計的規定值。在選擇時要注意的問題是：對多芯連接器而言，額定電流必須降額使用。這在大電流的場合更應引起重視。
二、滑環的材質
滑環的作用是電連接傳輸功率和信號，首選必須具備優良的電接觸性能。由于導電環的接觸方式是屬于電氣滑動接觸，因此它需要具備耐磨性，抗電蝕性。我們知道導電性能最好是Ag，其次是Cu、Au、Al但是這些金屬硬度都很低，耐磨性差，為了彌補這個缺點，根據實際的應用需求，我們會在這些金屬中添加其他金屬元素來增加材料硬度以增強耐磨性，俗稱三元合金！
三、抗干擾性
滑環需要在限制的空間內傳輸各種不同的信號，有高頻交流電、高壓交流電、大電流交流電、弱小的直流小信號，由于環間距離很近，在信號傳輸過程中就會產生各種干擾，導致傳輸的信息失真。一般磁干擾，我們采用電磁屏蔽；電干擾，我們采用電場屏蔽，等方式來減少干擾。
四、絕緣性能
絕緣性能是滑環安全性能，包括環道間絕緣、環道與外殼間絕緣，導線間絕緣、環道與導線間絕緣、環路和導線與外殼間的絕緣，絕緣性能取決于絕緣材料，也取決于滑環的生產工藝和使用環境，不同的生產工藝，我們所采用的絕緣材料的材質和形態都不一樣，通常我們需要考慮絕緣材料的絕緣性、耐老化性、吸水率、防火等級、耐高溫、以及機械強度等方面。針對不同的應用選擇合適的絕緣材料至關重要。
五、接觸電阻
接觸電阻是指兩個接觸導體在接觸部分產生的電阻。在選用時要注意到兩個問題，第一，連接器的接觸電阻指標事實上是接觸對電阻，它包括接觸電阻和接觸對導體電阻。通常導體電阻較小，因此接觸對電阻在很多技術規范中被稱為接觸電阻。第二，在連接小信號的電路中，要注意給出的接觸電阻指標是在什么條件下測試的，因為接觸表面會附則氧化層，油污或其他污染物，兩接觸件表面會產生膜層電阻。在膜層厚度增加時，電阻迅速增大，是膜層成為不良導體。但是，膜層在高接觸壓力下會發生機械擊穿，或在高電壓，大電流下會發生電擊穿。
六、屏蔽性
在現代電氣電子設備中，元器件的密度以及它們之間相關功能的日益增加，對電磁干擾提出了嚴格的限制。所以連接器往往用金屬殼體封閉起來，以阻止內部電磁能輻射或受到外界電磁場的干擾。在低頻時，只有磁性材料才能對磁場起明顯屏蔽作用。此時，對金屬外殼的電連續性有一定的規定，也就是外殼接觸電阻。
七、耐壓性
耐壓就是接觸對的相互絕緣部分之間或絕緣部分與接地之間，在規定時間內所能承受的比額定電壓更高而不產生擊穿現象的臨界電壓。它主要受接觸對間距和爬電距離和幾何形狀，絕緣體材料以及環境溫度和濕度，大氣壓力的影響。
八、燃燒性
任何連接器在工作時都離不開電流，這就存在起火的危險性。因此對連接器不僅要求能防止引燃，還要求在一旦引燃和起火時，能在短時間內自滅。在選用時要注意選擇采用阻燃型，自熄性絕緣材料的電連接器。

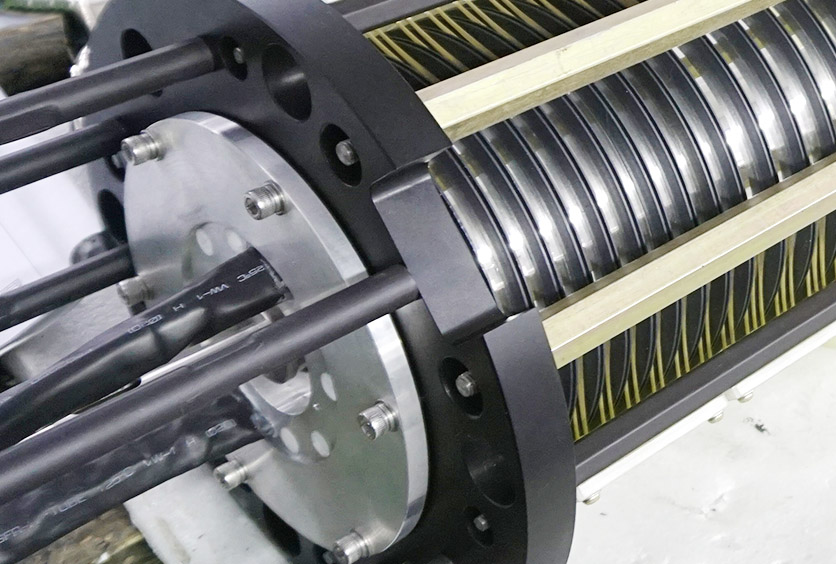

定制滑環
